Là một người đam mê công nghệ in 3D, tôi luôn tìm kiếm những công cụ thiết yếu để nâng cao chất lượng các dự án của mình. Trong số đó, một trong những công cụ giá trị nhất mà tôi đã khám phá là máy scan 3D. Chiếc máy scan 3D đầu tiên của tôi, Revopoint MetroX, đã trở thành một bổ sung tuyệt vời cho kho vũ khí công nghệ của mình. Sau một thời gian sử dụng, tôi đã có được hiểu biết vững chắc về khả năng của nó.
Máy quét 3D giúp chúng ta số hóa các vật thể trong đời thực, biến chúng thành các đối tượng kỹ thuật số. Điều này giúp giảm đáng kể thời gian cần thiết để tái tạo các vật thể hiện có so với việc mô hình hóa thủ công. Khi sử dụng các chương trình thiết kế 3D, người dùng phải xác định hình dạng, điêu khắc các chi tiết phức tạp và áp dụng vật liệu để đạt được kết quả mong muốn, vốn luôn tốn thời gian. Tuy nhiên, với công nghệ quét 3D, chúng ta có thể nắm bắt vật thể nguyên trạng chỉ trong vài phút, nhanh hơn và chính xác hơn rất nhiều. Sau khi nhận ra lợi ích này, tôi đã quyết định sở hữu MetroX để chuẩn bị các tệp cho công việc in 3D, và dưới đây là những lý do chính khiến tôi tiếp tục sử dụng nó.

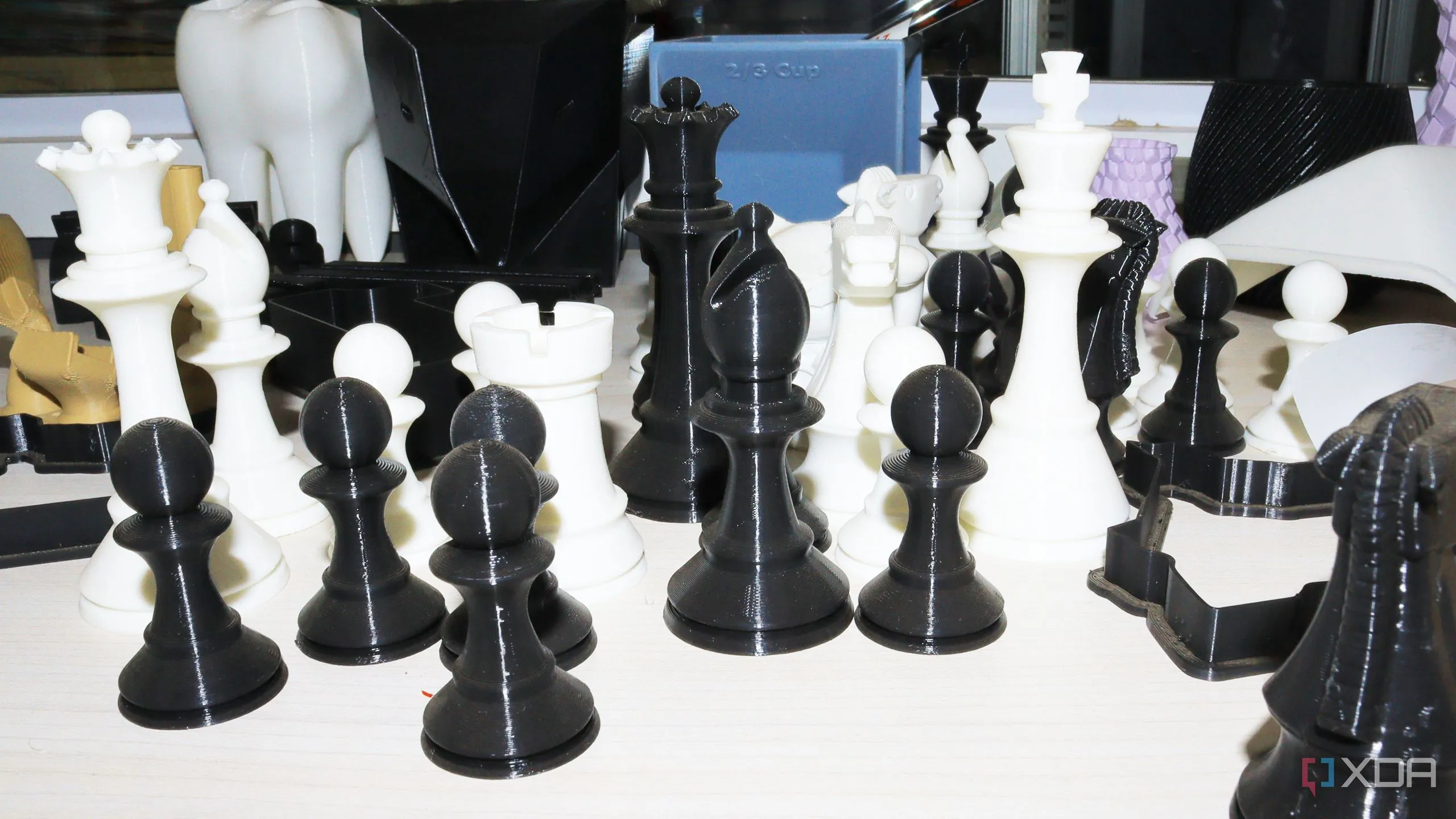

Các mô hình được in 3D trên bàn, minh họa kết quả từ quá trình scan và in 3D
Revopoint MetroX sở hữu độ chính xác và chi tiết vượt trội
Revopoint MetroX có độ chính xác lên tới 0.03 mm, độ lặp lại lên tới 0.01 mm và khoảng cách đám mây điểm hợp nhất là 0.05 mm. Mức độ chi tiết cao này khiến nó trở nên lý tưởng để nắm bắt các đặc điểm phức tạp, đảm bảo các mô hình quét khớp chặt chẽ với vật thể gốc. MetroX sử dụng các công nghệ quét Multi-line Laser Scan (quét laser đa dòng) và Full-field Structured Light scan (quét ánh sáng cấu trúc toàn trường), những công nghệ này chiếu các mẫu chính xác lên vật thể và thu thập dữ liệu với độ biến dạng tối thiểu, cho phép quét với độ chính xác cao, ngay cả trên các bề mặt phức tạp.
Phần mềm chính thức của máy scan, Revo Scan 5, có một chương trình hiệu chỉnh (calibration). Việc hiệu chỉnh đảm bảo máy quét thu thập kích thước một cách chính xác và duy trì chất lượng quét nhất quán. Hoàn thành việc hiệu chỉnh không hề khó. Đây là lần đầu tiên tôi thực hiện việc này, nhưng mọi thứ diễn ra khá nhanh chóng. Sau khi chọn chương trình, bạn chỉ cần quét mã QR ở mặt sau của bảng hiệu chỉnh được cung cấp để nhập thông tin của bảng. Sau đó, kiểm tra độ chính xác của phần mềm; nếu thất bại, hãy hiệu chỉnh lại theo hướng dẫn trên màn hình.
Sau khi thiết lập máy, tôi đã quét 3D một mô hình cú mèo, và độ chính xác của MetroX thật sự ấn tượng. Nó đã nắm bắt được cả những chi tiết phức tạp, như các vết nứt ở đáy thiết kế, như đã thấy trong các hình ảnh minh họa. Thật đáng kinh ngạc khi thấy, và tôi thậm chí còn không cần phải làm nhiều công việc làm sạch hậu kỳ.
Đa dạng chế độ quét và theo dõi linh hoạt
MetroX được trang bị nhiều chế độ quét và tùy chọn theo dõi, mang lại sự linh hoạt tối đa cho các dự án 3D scanning khác nhau.
Thử nghiệm với các chế độ quét khác nhau
Máy scan có chế độ quét cross-lines (đường chéo) cho phép thu thập các khu vực phẳng và không có chi tiết trên thiết kế, rất hữu ích khi làm việc với các bề mặt tối hoặc bóng. Nó cũng có chế độ parallel lines (đường song song) để thu thập các chi tiết phức tạp với độ chính xác cao. Chế độ full-field blue structured light (ánh sáng cấu trúc xanh toàn trường) có sẵn để tạo ra đám mây điểm mật độ cao một cách nhanh chóng, thu thập tới 7 triệu điểm mỗi giây. Cuối cùng, có chế độ auto turntable (bàn xoay tự động), đây là chế độ yêu thích của tôi. Bạn đặt thiết kế của mình lên trên bàn xoay, và máy scan sẽ thu thập dữ liệu khi nó xoay. Đây là một lựa chọn tuyệt vời để tạo ra các thiết kế 3D màu siêu thực bằng tùy chọn quét màu.
Để bắt đầu sử dụng bàn xoay, hãy cắm nó vào nguồn điện, sau đó truy cập Accessories -> Dual-Axis Turntable -> Connection trong phần mềm Revo Scan 5. Sau đó, bật Bluetooth trên máy tính của bạn, và bạn sẽ thấy bàn xoay xuất hiện trong phần My Devices. Nhấp vào nó, và thiết bị sẽ kết nối.
Ngoài các chế độ quét, MetroX đi kèm với ba tùy chọn theo dõi khác nhau. Đầu tiên là Feature Tracking, tự động ghép nối vật thể dựa trên các đặc điểm hình học của nó. Nếu vật thể có hình học phức tạp, bạn không cần sử dụng điểm đánh dấu (marker), nhưng nếu vật thể có các đặc điểm riêng biệt, bạn sẽ cần chúng. Có Marker Tracking để quét dựa trên các điểm đánh dấu bạn đặt xung quanh vật thể, phù hợp với các thiết kế như chi tiết cơ khí, hình trụ và hình khối. Khi tôi nhận MetroX, nó đã đi kèm với các điểm đánh dấu, nên tôi không gặp khó khăn trong việc tìm kiếm chúng. Chế độ theo dõi thứ ba là Global Marker Tracking, phù hợp với các vật thể có hệ tọa độ toàn cầu.
Bên cạnh việc chọn chế độ quét và theo dõi, MetroX còn có tùy chọn Object Type cho phép bạn chọn loại vật thể cần quét. Máy scan 3D này cũng có bốn nút bấm để điều khiển dễ dàng.
Chỉnh sửa các bản quét 3D dễ dàng với phần mềm chuyên nghiệp
Một điều khác khiến tôi ấn tượng nhất về máy scan 3D này là phần mềm Revo Scan, phiên bản được khuyến nghị sử dụng với máy scan, rất dễ dùng, từ việc kết nối máy, hiệu chỉnh, thu thập các bản quét 3D thô cho đến việc hậu xử lý chúng. Công cụ yêu thích của tôi trong phần mềm là One-click edit. Sau khi quét và nhấp vào tùy chọn này, nó tự động thực hiện hợp nhất (fusion), tạo lưới (meshing) và áp dụng texture (texturing) dựa trên các cài đặt tốt nhất cho đám mây điểm.
Có nhiều công cụ khác trên menu để chỉnh sửa thủ công và loại bỏ các phần cụ thể. Bạn cũng có thể nhập các bản quét 3D và sử dụng chúng để hậu xử lý. Một số công cụ bao gồm Fusion để hợp nhất dữ liệu quét thô thành mô hình đám mây điểm. Có các công cụ Isolation, Overlap và Smooth để phát hiện và loại bỏ dữ liệu bị cô lập, xác định và xóa dữ liệu chồng chéo, và loại bỏ nhiễu khỏi đám mây điểm để làm cho nó mượt mà hơn.

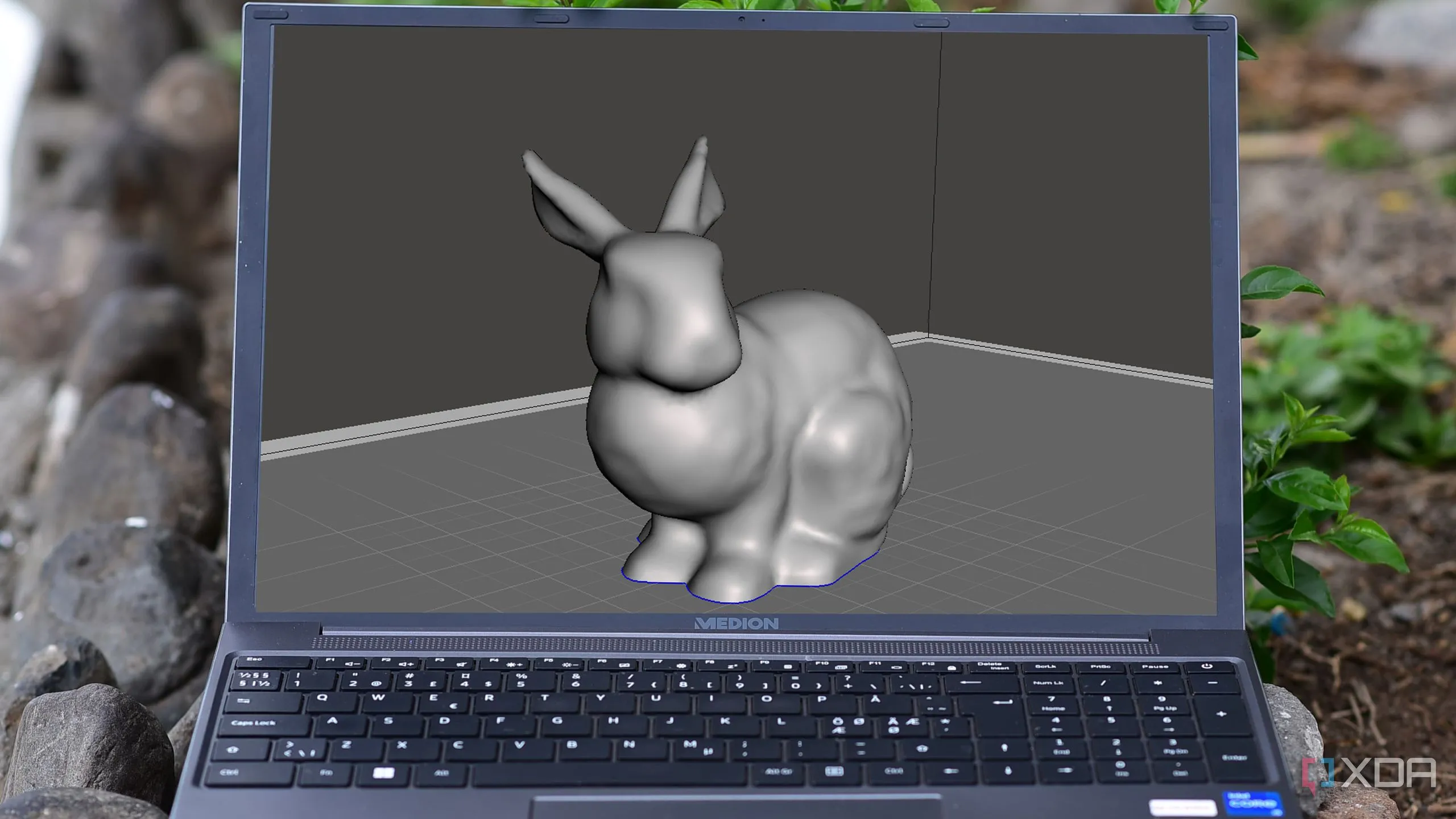

Một chiếc laptop hiển thị mô hình 3D đang được chỉnh sửa trong phần mềm Meshmixer, minh họa quy trình hậu xử lý các bản quét 3D
Ngoài ra còn có công cụ Simplify để giảm số lượng đa giác trên lưới. Một công cụ khác là để lấp đầy các lỗ hổng trong bản quét 3D. Sau khi chỉnh sửa các bản quét 3D, bạn có thể xuất chúng dưới nhiều định dạng tệp khác nhau, như PLY, STL, GLTF, FBX, OBJ, ASC và 3MF. Nếu bạn quan tâm đến in 3D, hầu hết các máy in 3D đều hỗ trợ các định dạng này.
Tạo mô hình kỹ thuật số từ vật thể thực với MetroX
Dù bạn muốn chuẩn bị tệp cho in 3D, ứng dụng VA/AR hay bất kỳ ứng dụng thực tế nào khác, MetroX là một công cụ tuyệt vời. Khả năng xuất tệp dưới nhiều định dạng khác nhau cho phép bạn chuyển dữ liệu quét sang các ứng dụng của bên thứ ba một cách dễ dàng. Mặc dù đây là một máy scan 3D tuyệt vời, nhưng nếu bạn quét các vật thể trong suốt hoặc quá bóng, bạn nên sử dụng một lớp sơn mờ chuyên dụng. Ngoài ra, bạn cần có một chiếc máy tính cấu hình mạnh để hỗ trợ phần mềm của MetroX. Bạn có thể kiểm tra các yêu cầu hệ thống tối thiểu cho phần mềm Revo Scan 5 trong sách hướng dẫn sử dụng để xem máy tính của bạn có thể hỗ trợ nó hay không.
Hãy chia sẻ kinh nghiệm của bạn về việc sử dụng máy scan 3D trong các dự án in 3D của mình nhé!
